オーディオ＆ビジュアルショップ「エレックス」オリジナル商品

・詳細資料を掲載しました。

スーパーミッドＡＬスリムシリーズ
デジタルアンプＥＤＡシリーズ
超低温処理について

●当店では一般のメーカー製品だけでなく、音質のさらなる追求をしていく為にオリジナルのシステムの設計、製造、販売を行っております。
●オリジナルの商品は改良中の場合を除いて常に試聴機を用意しておりますので、是非愛聴のソフトをお持ち下さってご来店下さい。
●お問い合わせ
商品のお問い合わせ、ご質問等がございましたら、メーカー名・機種名・お問い合わせ内容をお書き添えのうえ下記のメールアドレスまでご連絡ください。

　 ■e-mail： mail@elex.ne.jp

どうぞ、お気軽にお問い合わせ下さい。

クレジット

ＯＫ

●36回払いまでのクレジットも取扱い致しております。
　　通販の方もご利用下さい。

詳細資料を掲載しました、是非ご覧ください。

スーパーミッド・ＡＬスリムスペシャル
上下開放・バーチカル配置ウイング可変プレッシャー方式CWホーン方式
使用ユニット：8cmエッジレス（リニアパワー）×4+2cmネオジウムドームツイーター
インピーダンス：8オーム
最大入力：480W
寸法：全体 H165、中間部 W20～15～30×H155.5×D12.5、低部 W57×H62×H6、天板部 W26×D20×H3、ウイング部（一枚） W11.5×H62×D1.3
重量：約70kg
特徴: ◆砂型アルミ鋳物の裏蓋以外は一体成型となっています; ◆ユニットは超低温処理; ◆内部配線とN/Wコンデンサーも超低温処理
ペアー\1,200,000(税込1,260,000)

スーパーミッド・ＡＬスリム／ＡＬスリムＭＫ２
上下開放バーチカル配置ウイング兼用可変プレッシャー方式
使用ユニット
パイオニア 8cmエッジレス×4
アルパイン 2cmネオジウム×1
最大入力 480W
本体部：幅130mm 奥行き120mm 高さ1500mm
（アクリル版ウイングは含まず）
底部：幅350mm 奥行き350mm（ＭＫ２は幅450mm 奥行き400mm）
重量約48Kg
全配線材はオリジナル純銀線使用
ユニット＋天板＋底板＋背板＋ケーブルは超低温処理済み
標準装備：アルミ鋳物天板、アルミ鋳物台

アクリル版ウイング厚さ13mm


「リニアパワー8cmユニット」
PIONEER S-ST7 に使用されて
いるユニットで大変レスポン
スが早くエッジレスのため振
幅のストレス無く広帯域に対
してピストンモーションが可
能なユニットです。

マグネットを背面よりボルト止め

	アルミ鋳物天板	アルミ鋳物台		マグネットをボルト締めスピーカーユニットは想像以上のエネルギーを発生します。そのため普通にバッフルにネジ止めしただけではその性能の全てを発揮できません。ユニットの性能を発揮させる為にユニットを背面よりボルトで締め付けました。これにより、ユニットの動作点が明確になり、フレームやバッフルからの悪影響が無くなり、より一層ハイスピードで忠実な再生音を得る事が出来ました。
	アルミ鋳物天板、アルミ鋳物台アルミ鋳物は大変音速の早い材質です。音速が早いという事は、振動を素早く伝え、空気中に放振する事が可能という事です。これらを使用した台、及び天板を取り付ける事によりより一層の放振効果を発揮し、より締りの有る音質と濁りの少ない音質にする事が出来ました。今回、これらを標準装備しました。

詳細資料を掲載しました。オーディオ再生の本来の目的とはなんなのかまでを含めて、音楽再生に必要な条件なども含めて記述しております。是非、一度ご覧ください。

特徴
スーパーミッドＡＬスリムと全く同じ構成で１５ｍｍアルミ板で底板部のみ砂型アルミ鋳物です。
ユニットも全くおなじで、８ｃｍが２ヶとなり高さが半分以下となりました。
コンパクトで勿論２本を一人で運べます。
スーパーミッドＡＬスリムをさらにスペースの制約が無くなりました。
超低温処理

スペック
・使用ユニット：リニアパワー８ｃｍ×２＋２ｃｍネオジウムドームツイター
・クロス：６６００Ｈｚ
・インピーダンス：１６オーム
・最大入力：２４０Ｗ
・サイズ：Ｈ７４５／本体Ｗ１３０×Ｄ１２５／底Ｗ２００×Ｄ２００／ウイングＷ９５×Ｈ３００

ツイーターホーン		砂型アルミ鋳物製 W13.5×H6.5 ホーン長2.7 取付はアクリルウイングのツイター横ネジ共締めのみです。
延長ホーン ALスリム「Mini」用		砂型アルミ鋳物製 W20×H12.5 ホーン長5 取付は下の穴部の切れ込みに差し込みます。
延長ホーン ALスリム用		砂型アルミ鋳物製 W35×H20 ホーン長13 取付は下の穴部の切れ込みに差し込みます。
延長ホーン ALスリムスペシャル用		砂型アルミ鋳物製 W54×H19 ホーン長15 取付は下の穴部の切れ込みに差し込みます。

「フェーダー
ボックス」
入力：４系統 出力：１系統
寸法：Ｗ１５×Ｈ９×Ｄ１１（ツマミ．端子．足等の突起除）
￥７０．０００(税込73,500)

フェーダーボックス
プリアンプを使用せずパワーアンプにダイレクト接続させるボリューム＋セレクターです。当店デジタルアンプオーナー以外でも是非プリアンプと聴き比べて下さい。ベールが２～３枚取れた様に聴けると思います。アナログで使いたい方は単独のフォノイコ（ヤマハ・ＥＸプロ等）をお使い下さればと思います。

特徴：ケースは２ピース構成１０ｍｍ厚の砂型アルミ鋳物製、オール純銀単線ケーブルにて配線＋銀ハンダ使用です。ボリュームは分解して接点部には接点強化液塗布済み、その他のセレクターやピンジャックの各接点も全て接点強化液を塗布されております。
ケースを含む全てパーツが超低温処理済みです。

$スーパーミッドＡＬＤ(\800,000)＋専用スタンド(\120,000)$

「スーパーミッド・ＡＬＤ」
寸法:W968×H698×D600
重量:約100Kg
インピーダンス8オーム2ウェイ／3ユニット
(15cm×2＋2cm×1)
ペアー￥800,000(税込840,000)


リニアパワー
15cmユニット
WダンパーWボイス
コイル構造で超低
域から高域までス
ムーズに再生。

デジタル時代のハイスピード高ダイナミックレンジ再生に於いてスーパーミッドALDはユニット以外は全て砂型アルミで製作しました。フルレンジユニットはエッジレス、Wダンパー、Wボイスコイル構造となり、エッジが無。 Wボイスコイル構造により低音再生は同口径比4倍となり倍の30センチユニットと同じです。これにより軽い振動板の持つハイスピードで大口径並の重低音再生が可能になりました。又エッジによる振動板にストレスがなく中高域歪みが非常に減りました。ツィーターは強力なネオジウムマグネットを採用し格段に音質向上しました。バーチカルツイン同一ホ一ンとまとまりの良い構造です。

和光テクニカル
SR-4n
無鉛銀ハンダ
特価\2,800(税込)

原子の振動理論がハンダを変えた
金属素材の種類や不純物の含有量によってオ－ディオ信号は変調されるものですが、ハンダでも同様の事が言えます。
特に鉛は不透明な音を作り出す原因として知られております。
ＳＲ-4シリーズ銀ハンダは鉛を一切混入しない高純度銀と錫のみの特殊合金で、電気抵抗は鉛入り銀ハンダに比較し30%以上も小さく作業性も良好な音響専用ハンダです。
又フラックスも非塩素系の精密電子機器用を使用した為、絶縁抵抗も一般ハンダの１００倍も高く腐食や経年変化も少なく全てに高い信頼性か得られるハンダです。

効果及び特長
・情報量が増え音域も広がります。
・音の透明感が向上します。
・S/N比が向上します。
・回路全体の抵抗値の減少で音圧か上がります。
・エージングの時間が短かくなります。
・無毒性です。食器等の補修にも使用出来ます。
・鉛入りハンダに比べ酸化しにくい。強度が大きい。

仕様
・溶解温度……２２０度
・組成……銀＋錫
・フラツクス……非塩素系
・抵抗値………０．１０３５Ω／ｍ（１．２パイ）０．０６９１Ω／ｍ（１．６パイ）

●効果は音が力強くなり透明度の高い繊細な音となります。特に高域の歪み(割れた感じ)が聞こえなくなります。そして残響音が使用前の2倍位の時間に聞こえてきます。
●オーディオ機材のあらゆる場所でも効果が出て来ます。
●電気・磁気シールドが絶大に効果があります。
●何回も重ねて貼り付けていくと効果が倍増します。(10回重ね位まで変化がでます)
●薄い粘着テープの為、スペースや形状の制約なくどこで'も使用出来ます。はがすのも簡単。
●テープと粘着部の耐熱温度は200度です。真空管アンプ等の高温部の使用もOK

使用例
・各ケーブル(SPコード・ピンコード・デジタルコード・電源コード・その他)
・スピーカーのマグネッ.ト部(音質改善と共に防磁効果も有ります)
・アナログ用のカートリッジやヘッドシェル等に。
・アンプやCD等のシャーシ内側(天板・底板・側板)但し放熱をさまたげにならない様に注意。
・プリント基盤どうしや各パーツの引き回しのコードに。
・各電気パーツ(トランス・コンデンサ・IC・トランジスタ・その他)に手間はかかりますがじかに1個づつ巻き付ける。
・Lch/Rchの片方だけを先に行なって効果を確認してみるのをお薦めします。

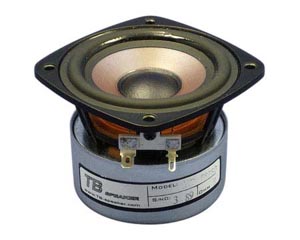

フルレンジユニット

W3-582SB
（ネオジウムマグネット採用）
8cmポリプロピレンコーンフルレンジユニット
再生周波数：100Hz～20kHz
Fo：100Hz
インピーダンス：8Ω
音圧レベル：86dB
許可入力(通常)：15W
許可入力(瞬間)：30W
Vas：1.55L/Qts：0.64/Qms：5.19/Qes：0.73
重量：0.60kg

超低温処理済
当店価格１本税込み\3500
（要加工別料金ですが
ＡＬスリム・スリムミニ取付可）

リニアパワーユニット
パイオニアリニアパワーユニット

15cm			リニアパワーユニット構造（１）エッジレス（２）Ｗダンパー（３）Ｗボイスコイル＜大振幅＞（１）エッジは振動板の支持に必要な訳ですが振動板と逆位相音の放射をして歪みを造る部分でした。過去にエッジレスは製品として出て来た物もありますがその隙間より音が出てしまうためにデメリットも起こしておりました。そこでエッジの代わりに摺動部（音漏れシール材）をもうけて有ります。振動板はエンジンのピストン部の様に円筒のシリンダー内を前後に振幅します。又コスリ音を防ぐ為円筒内の鏡面仕上げ及びオイル潤滑によって解消してます。（２）エッジが無い分振動板支持は長いボイスコイルボビンに２箇所のダンパーによって支持されているため正確なピストンモーションが取れるようにしてあります。（３）小口径のユニットのメリットは『軽くて丈夫』と言う相反する要素を同時に満たす振動板が造ることが出来る訳ですがデメリットでは同じ音量で同じ周波数の再生を求めたときに口径１／２になったときに４倍の振幅が必要となります（振動板面積が１／４の為）だから低音再生を要求するには口径を大きいユニットを採用していた訳ですが、Ｗボイスコイルと長い磁気ギャプ採用よって大振幅対応が可能にしております、ただロングボイスコイルにしたのではせっかくの軽量振動板の意味が半減してしまう為の対策です。又エッジレスの為大振幅の際に反対に振動板を引き戻す作用も低減されております。よって小口径のユニットによるＨＩリニアリティ低音再生が可能となった訳です。注：（３）文中のＷボイスは採用してない口径が有ります。その場合はロングボイスとなってます。
13cm
8cm

リニアパワー8cmユニット分解図ロングボイスコイル設計により、サイズを越えた大振幅が可能です。その振幅は通常の約４倍、それによりわずか8cm径のユニットで20cm径相当の低域が再生できます。また質量は5.4g(8cmユニット)と非常に軽く、広帯域にわたり分割振動無くピストンモーションが可能です。

このリニアパワーユニットは正確なスペックデーターは、単独の販売はメーカーから行なっていないため、パイオニア完成スピーカーシステムよりのデータと実寸のサイズで表記されております。周波数特性はシステムの最低周波数～システム上のクロスオーバーで表記しております。

	15cm	13cm	8cm
周波数特性	？	55～5KHz	85～8KHz
音圧レベル	85dB	84dB	84dB
最大耐入力	160W	160W	120W
インピーダンス	4オーム	8オーム	8オーム
寸法	W150mm×H150mm×D145mm (フレーム形状四角)	W120mm×H120mm×D120mm (フレーム形状四角)	W91mm×H91mm×D91mm (フレーム形状四角)
バッフル穴径	パイ118mm (後止めの場合)	パイ102mm (後止めの場合)	パイ75mm (後止めの場合)
取付ネジ位置	対角線145mm/4本止め	対角線127mm/4本止め	対角線98mm/4本止め
搭載システム	ミニコンポD7シリーズ	S-ST5	S-ST7/S-ST9

形状：2cm口径ソフトドームツイーター／最大入力：ピーク１２０Ｗ連続４０Ｗ／再生周波数：３Ｋ～３５Ｋ／音圧レベル：８８ｄＢ／インピーダンス：６オーム／外形：パイ３．６×１．９ｃｍ／重量０．４ｋｇ

アルパインの本来はカーオーディオ用のユニットですが、最大の特徴はマグネットに現在最高磁力を持つネオジウムが使用されていることです、小型なので磁束不足による歪み感等が心配してしまうサイズですが、チョット大型のアルニコより強い訳です。最高高音域の伸びがよくうるさくならないです。ソフトドーム型なので普通のフルレンジユニットとの音のつながりも抜群によくスペースファクターとコストパフォーマンスは格段です。ホームオーディオのちょっと高級ユニットもしのぐクオリティです。一応ネットワークのコンデンサーが付いてますが、このユニットのクオリティを引き出すには、後々良質なコンデンサーを用意することお勧めします、つなげるユニットによりますが、4マイクロファラドで6,600Hzローカットあたりが適してます。パイオニアリニアパワーユニットシリーズの組み合わせが現在最高と思ってます。ユニットで自作派は是非一度お試し下さい。

アルミ鋳物置台
●アルミは振動を瞬間に放出する放音効果があり、スピーカー・アンプ・ＣＤの下と上に載せて使用する事により、本来の音のみを残しハードと部屋等の不要振動を抑える事が出来ます。
●サイズは全ての厚さとも４５０×４００ｍｍです。
●表面仕上げにショットブラスト加工を行っております。



アルミ鋳物置台20mm	アルミ鋳物置台30mm	アルミ鋳物置台50mm	アルミ鋳物置台100mm

エレックス製品オリジナルカタログ御請求下さい。当店オリジナル商品のカタログと音楽信号＋オーディオ資料集です。これからオーディオ機器のグレードアップをはかることに於いて、基礎的な音楽信号の解説資料です。御遠慮なく請求下さい。メールかお電話ＦＡＸ等で発送先をお知らせください。

◆オリジナル機器の自宅試聴の貸しだしについて

当店のオリジナルアンプやスピーカーシステム、ケーブル（１部機器は不可）は自宅において試聴して頂けます。その際の手続きや条件は下記のようになります。


(1)	試聴したい機材をお問い合わせ下さい。＜来店、電話、ＦＡＸ、メールにて＞
(2)	充分に試聴出来る日取りをお知らせ下さい＜期間は到着より１週間位です＞
(3)	試聴頂く方は直接来店でもしくは電話で確認を必ず取って頂きます。
(4)	郵便番号、住所、お名前、電話番号＜携帯、ＦＡＸ含む＞メールアドレス等をお知らせください。
(5)	複数の方が一度の貸しだしで試聴下さる場合は（４）を同様にお知らせください。
(6)	また、電話等が確実に連絡の取れる日時＜場合によってお勤め先でも＞を明確にして下さい。
(7)	上記条件と御客様の使用条件がみたされました場合は機器を発送致します。
(8)	機器が到着連絡をして下さい。
(9)	試聴はいろんな機材と比較してみて下さい。
(10)	試聴頂いた感想を必ずお知らせください。
(11)	お送りした機器はそのまま購入も頂けます。その際は、金額、送金方法等おしらせ致します。
(12)	試聴終わりましたら返送下さい。その際電話等でのご感想と重複でも一応感想メモを付けて頂けるよう御願いします。その中には使われた他の機材やソフト、お部屋の状況等も付けて頂くとありがたいです。
(13)	返送いただくのは、事前にお知らせした物のみで、一緒に入れておいた資料やカタログ等はお客様で取って於いて下さい。
(14)	予定の期間で試聴期間が足りなかった場合は延長のお知らせを必ず下さい。
(15)	最終的には当店のオリジナルフルセットの方もご足労でも、是非試聴にご来店下さい。
(16)	当店諸事情により急に返送を求める場合もありますので、御了承下さい。
